Weybridge (UK)

St. George's College

Anlässlich des 150-jähriges Bestehen der St. George's Weybridge Tagesschule in Surrey wurde ein architektonisch anspruchsvolles Projekt realisiert: Anstelle der schlichten Sporthalle aus den 1980er Jahren wurde eine zeitgemäß gestaltete Anlage mit einer freigeformten Holzdachkonstruktion errichtet.

WIEHAG war für die Statik, Konstruktion und Produktion des Tragsystems und der Dachelemente verantwortlich. Parametrisches Design ermöglichte die Umsetzung dieser besonderen Dachform.

Aufgabenstellung

Ein maßgeschneidertes Freiform-Dach aus Brettschichtholz

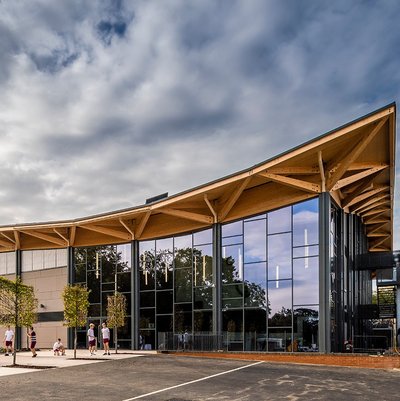

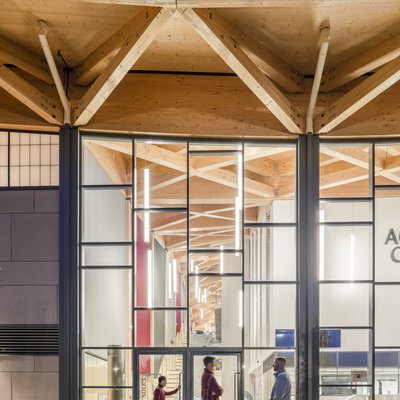

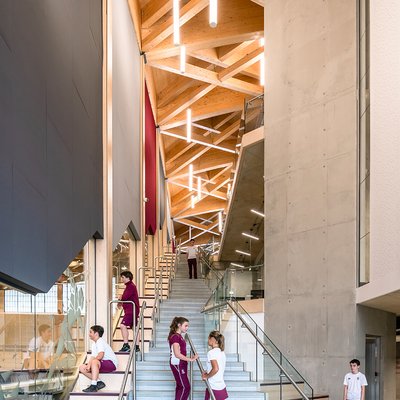

Das neue Activity Centre des St. George's College in Weybridge ersetzt eine in die Jahre gekommene Sporthalle, die für die gestiegene Schüleranzahl zu klein wurde. Der Architekt Scott Brownrigg entwarf ein maßgeschneidertes Freiform-Brettschichtholzdach, das sich in mehrere Richtungen wölbt. Der wichtigste Teil der Umsetzung dieser Vision war das Dach des Gebäudes: Eine baumkronenartige Struktur, die sich über alle Innenräume erstreckt. Die Aufgabe war es eine Konstruktion zu entwickeln, die der vom Architekten vorgegebenen Dachform gerecht wurde.

Umsetzung

Parametrische Modellierung und eine effiziente Montage

Aufgrund der Freiform des Daches wurde die gesamte tragende Struktur sowohl für die Berechnung als auch für die Produktion parametrisch modelliert. Es wurden mehrere Varianten zur Ausrichtung der Brettsperrholzelemente hinsichtlich des Verschnittes und der Verdrillung untersucht, schließlich wurde entschieden die Elemente senkrecht zwischen den Hauptträgern zu spannen.

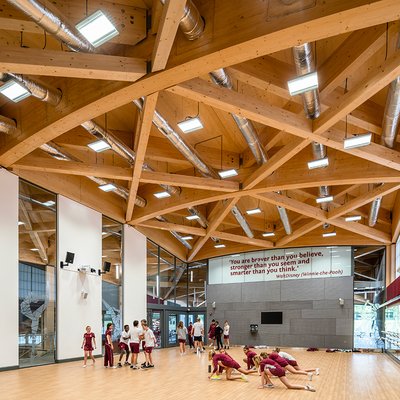

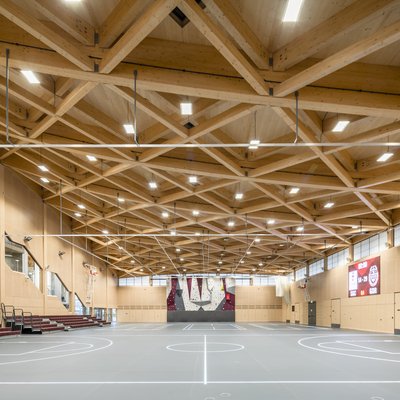

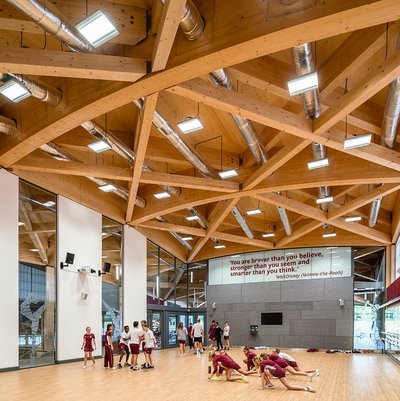

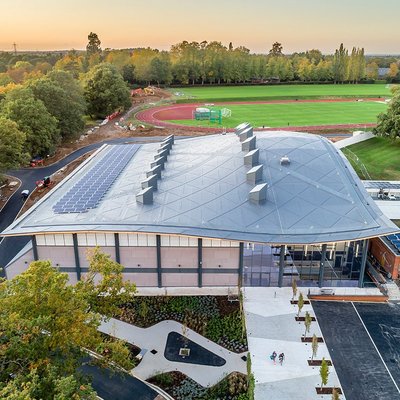

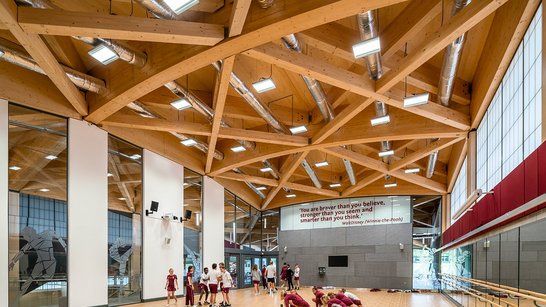

Im Grundriss hat das Gebäude eine rechteckige Form mit einem quadratischen Achsenraster. Das Dach ist jedoch eine Freiform, das sich aus geschwungenen Parallelträgern und Diagonalträgern aus Holz zusammensetzt.

Durch die geschwungene Form des Daches war kein Anschlussdetail gleich. Die Details wurden jedoch so konzipiert, dass auf der Baustelle nur zwischen wenigen Anschlusstypen unterschieden werden musste. Zudem sollte eine einfache Montage gewährleistet sein. Auf der Baustelle wurde mit zwei verschiedene Krantypen gearbeitet, um schnelle Montage zu gewährleisten. Die Errichtungszeit der Dachkonstruktion lag somit bei nur 11 Wochen.
